Výroba tripmasteru - bude jednoduchý a levný
|
| tyfoza |
Přidané 26-03-2013 17:00
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
informace od hadware AST 1.0
procesor Atmega128, běží na 16MHz
program zabírá 57.29 kB, + 2kB berou proměnné, konstanty
Každých 20 minut se data ukládají do vnitřní EEPROM, nouzově se tam také uloží při vypnutí přístroje.
Je to stavěné proti rušení, chtělo by to otestovat na nějakém strašném bzučáku (nějaký jednoválec s mechanickým zapalováním). Mělo by to ustát i to.
Vstup signál od kola to bere jazýčkový kontakt, tak i hallův snímač. Hallův snímač může mít i externí napájení (tj. být součástí palubního tachometru), ono si to ten napěťový signál už upraví správně (je tam tvarovač, který to přizpůsobí).
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 26-03-2013 17:49
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
a konečně návod k finální verzi AST 1.0
https://docs.goog...sp=sharing
Vývoj uzavřen 26.3. 17:45 Dál už nic nepřidávám!
Od května to můžete mít kdokoli na motorce.
 Díky všem za cenné připomínky (jmenovitě: Vlk za iniciativu, Jasterica a Landel za cenné poznámky soutěžních jezdců)
Upravil tyfoza dne 26-03-2013 17:57
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| landal |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 26-03-2013 19:25
|
Člen
Příspěvek: 24
Založený: 15.02.11
|
Super, všetci budeme spokojní |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 29-03-2013 00:21
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
Dorazily první dvě krabičky.
Dneska vlepíme displej a osadíme první desku naostro.
Fotečky s popiskama:
https://picasaweb...asterAST10
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| vlk |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 01:49
|
Člen
Příspěvek: 643
Založený: 01.07.10
|
Díky všem za cenné připomínky (jmenovitě: Vlk za iniciativu, Jasterica a Landel za cenné poznámky soutěžních jezdců)[/quote]
neni zac, som rad ze skusenejsi sa podelili zo svojimi znalostami a postrehmi
.... uz sa tesim ked to bude k dispozi aj pre nas ostatnych zaujemcov
a:
dik za toho "ogara"
Navigačný pretek motocyklov podľa itinerára
www.rallykopanice.sk |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 14:45
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
A je to. Hotovo. Byl to náročný měsíc. Otvírám šampaňské
Jak to vypadá uvnitř? Viz. fotečky https://picasaweb...directlink
AST obsahuje konektor pro připojení programátoru, takže pokud bude nějaká další nebo lepší verze, je možné firmware jednoduše nahrát.

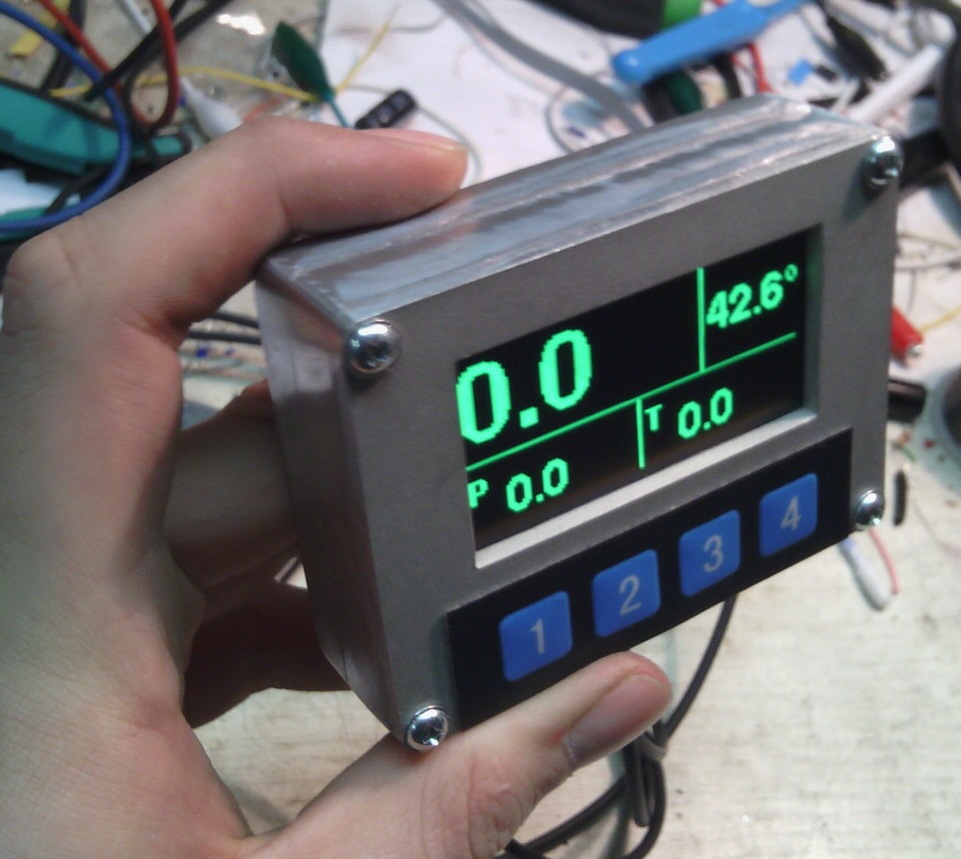

tyfoza přiložený následující obrázek:
[163.24Kb]
Upravil tyfoza dne 31-03-2013 14:49
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| alex227 |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 16:49
|
Člen
Příspěvek: 42
Založený: 25.08.12
|
|
| |
|
|
| Pardal |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 17:43
|
Člen
Příspěvek: 1138
Založený: 04.06.10
|
Tyfoza 42,6°C máte ted u Vás?
moc pěkná prácička, se těším až to na RBM uvidím na živo
cestovaní na moto - to je vášeň |
| |
|
|
| jencekgs |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 19:11
|
Člen
Příspěvek: 1269
Založený: 03.05.10
|
Ahoj, vypadá to super. Na nic to nepotřebuju, ale asi to budu muset mít
Fakt klobouk dolů před rychlostí za kterou jsi to realizoval.
S Rablenkou cestou necestou |
| |
|
|
| Meli |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 20:16
|
Člen
Příspěvek: 626
Založený: 06.08.10
|
Hele nepotřebuju to, asi to nikdy nevyužiju ale fakt mám chuť to koupit... sem zvědav jak dopadne první ostrý test
Bvízka se k bvízce naklání |
| |
|
|
| Brian1986 |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 21:13
|
Člen
Příspěvek: 167
Založený: 02.01.12
|
Kdybych neměl na Africe tripmaster originál a jezdil nějaké soutěže, tak bych to hned bral
Buď cestu najdu, nebo si udělám vlastní :-) |
| |
|
|
| bulis |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 21:29
|
Člen
Příspěvek: 498
Založený: 18.03.12
|
to Tyfoza dobrá a rychlá práce |
| |
|
|
| Sergej |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 31-03-2013 23:10
|
Člen
Příspěvek: 274
Založený: 14.07.11
|
Tyf:- už teraz si to mám chuť kúpiť, aj keď využitie bude malé... ešte uvidím aká bude cena, inak pekná práca
Sergej
http://sergejdesign.blogspot.sk/
https://www.facebook.com/sergejdesign/
eshop: http://www.sergejdesign.com/ |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 00:38
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
Pardal napsal:
Tyfoza 42,6°C máte ted u Vás?
moc pěkná prácička, se těším až to na RBM uvidím na živo
To víš, jsi profík, odhalil jsi hned první dětskou nemoc. Teplotní čidlo v krabičce je fakt kravina. Holt stabilizátor v krabičce hřeje, nic hrozného, ale na snímání vnější teploty to není. Ale můžu tvrdit, že měřím komfort uvnitř krabičky z testovacích důvodů, pochopitelně.
V další verzi bude čidlo na kabelu.
Druhé čidlo teploty, zavrtané a zalepené ve šroubu pro vypuštění oleje ukazuje reálně.
Všichni budete překvapení z toho displeje - jak moc a z jakých úhlů je to vidět. Mě to dostalo, moc. Viděl jsem to na stole, ještě s ochrannou fólií, ale jak se odstranilo, jóóój. Kam se hrabe ICO nebo RNS, co potřebuje stínící stříšku.
Svítí to tak moc, že do režimu běžný provoz přibude možnost plus/mínus nastavit jas displeje, někdy v noci by to mohlo být až nepříjemné.
Já jsem spokojený, chtěl jsem tripmaster a mám tripmaster. Ovládání je nastaveno ergonomicky, aby to nebylo nějaké přecitlivělé na letmé stisknutí atd.
Ještě jednou díky všem za cenné připomínky.
Upravil tyfoza dne 01-04-2013 01:10
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 00:55
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
Sergej napsal:
Tyf:- už teraz si to mám chuť kúpiť, aj keď využitie bude malé... ešte uvidím aká bude cena, inak pekná práca...
A co myslíš, že bude využití u mě? Jel jsem JEDNO rallye loni a zatím JEDNO jedu letos. Menší využití tripmasteru, snad být ani nemůže. Proto jsem chtěl ten režim "běžný provoz" ať je z toho teploměr a voltmetr.
Daleko častěji to použiju při tréninku na trati, kdy si budu měřit čas na kolo.
Cena je teď finální a to 3000 korun. Od původního cenového odhadu (2500Kč) přibylo pískování povrchu, aby se hliník kolem displeje neleskl. Přibylo jedno teplotní čidlo na olej. Levná membránová klávesnice na dálkovém ovládání se neosvědčila, nakonec jsou na dálkáči tři tlačítka. Na krabičce je klávesnice ok, ale v palci na gripu není takový cit, proto tam musí být tlačítka. Taky ta krabička přijde vyrobená velmi nahrubo, plazma řeže nepěkně, je to docela drbka to zkompletovat, vyřezat závity, epoxid na vlepení displeje atd.
Je možnost mít krabičku pískovanou šedou matnou a nebo v černém komaxitu.
Je to komunitní a nikoli komerční produkt - ta cena kompenzuje náklady na součástky a boxík, práci na osázení základní desky a zkompletování.
Přibyly nějaké fotky, jak to vypadá uvnitř a reálný vzhled: https://picasaweb...directlink
Pak ještě dodám fotky verzí.
V květnu zkusím posbírat nějakou hromadnou objednávku.
Upravil tyfoza dne 01-04-2013 02:14
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| qwert |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 09:42
|
Člen
Příspěvek: 5521
Založený: 13.05.10
|
A místo voltmetru otáčkoměr? |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 13:47
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
qwert napsal:
A místo voltmetru otáčkoměr?
Mně se to tam moc nelíbí.
Neměl by být otáčkoměr vidět pořád?
Nějaký fakt pořádný, jak ukazatel hlasitosti, sloupcový graf?
Než třeba jenom číslo?
Já bych to dal zvlášť, jenom otáčkoměr.
Nebo jako další obrazovku do běžného provozu.
Problém je, že to není vidět při závodu, tedy v jiném režimu.
To bych si ty krabičky do kokpitu raději lupnul dvě vedle sebe.
Zkus to trochu víc rozepsat. Díky.
Upravil tyfoza dne 01-04-2013 13:47
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| qwert |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 20:31
|
Člen
Příspěvek: 5521
Založený: 13.05.10
|
No říkám to jen proto že ted otáčkoměr nemám a hodil by se mi hlavně pro seřízení trochu specifického volnoběhu.Takže stále bych ho až tak nutně vidět nemusel.Kdyby ano asi by stačila ta forma čárek..Ale opravdu nevím jestli je to u tvého výrobku technicky možné.. |
| |
|
|
| tyfoza |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 20:56
|
Člen
Příspěvek: 414
Založený: 27.05.12
|
qwert napsal:
No říkám to jen proto že ted otáčkoměr nemám a hodil by se mi hlavně pro seřízení trochu specifického volnoběhu.Takže stále bych ho až tak nutně vidět nemusel.Kdyby ano asi by stačila ta forma čárek..Ale opravdu nevím jestli je to u tvého výrobku technicky možné..
Ano, možné to je. Je to jenom další obrazovka do režimu běžný provoz - NO RACE. Taky by přibyl další režim - pouze otáčkoměr - pořádný, veliký - pro toho, kdo by to chtěl jenom jako opravdu otáčkoměr.

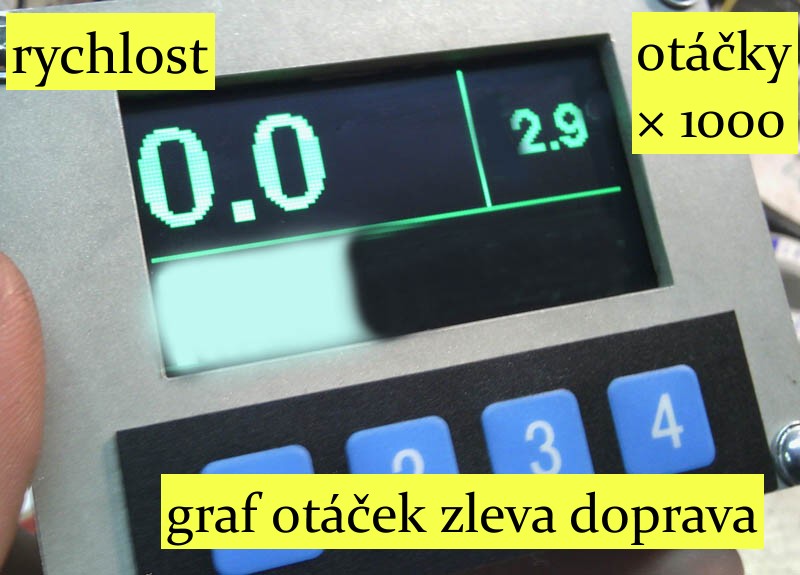

Zobrazovalo by se podobně jako na obrázku. Prostě čáry zleva doprava. S nastavením rozsahu, aby to dalo najevo, kdy už je otáček moc.
rychlost, otáčky × 1000
grafický pruh
ALE - jak se snímají otáčky?
Pokud má motor výstup senzoru otáček, je to ok, připojíme, nastavíme, zobrazujeme. To je stejné jako senzor rychlosti.
ALE - co když snímač otáček prostě není?
Prý se to „nějak“ snímá z kabelu zapalování - potřeboval bych k tomu informace. Jestli někdo víte, pište.
Pořád je to AST navrženo tak, že máme mnoho univerzálních vstupů na další čidla. Taky se firmware jde vyměnit. Takže když už to někdo bude mít a přibudou nějaké funkce - jenom se to otevře, připojí se konektor pro programování a z notebooku se nahraje nová verze - vymění se to stejně snadno jako firmware v mobilu nebo GPSce.
tyfoza přiložený následující obrázek:
[77.92Kb]
Upravil tyfoza dne 01-04-2013 21:00
Když má člověk víc než potřebuje, neznamená to, že bude šťastnější... mně stačí dvě kola.
tyfoza.blogspot.cz |
| |
|
|
| qwert |
Výroba tripmasteru - bude jednoduchý a levný
Přidané 01-04-2013 21:34
|
Člen
Příspěvek: 5521
Založený: 13.05.10
|
Otáčkoměr co mám snímá bud s vysokonapětového káblu od cívky kdy stačí drát jen 4x omotat kolem káblu u svíčky,nebo drát s otáčkoměru napájet na drát pod proudem který vede k fajfkám u modelů které mají indučku přímo ve fajfkách. |
| |
|
